Nachtsicht vs. Wärmebild: Welche Halterung passt?

Wenn du ein Nachtsicht- oder Wärmebildgerät einsetzt, ist die Wahl der richtigen Halterung entscheidend. Beide Systeme erfordern unterschiedliche Montagen, um präzise Ergebnisse zu gewährleisten. Nachtsichtgeräte setzen auf Lichtverstärkung und benötigen eine exakte Ausrichtung sowie Platz für IR-Aufheller. Wärmebildgeräte arbeiten mit Wärmestrahlung und erfordern robuste, rückstoßfeste Halterungen, die auch bei Temperaturschwankungen stabil bleiben.

Wichtige Punkte:

• Nachtsicht: Präzise Ausrichtung, IR-Aufheller, empfindlich gegenüber Streulicht.
• Wärmebild: Stabilität, Wiederholgenauigkeit, sensibel bei Vibrationen.
• Gemeinsamkeiten: Standardisierte Anschlüsse wie M52-Gewinde erleichtern den Wechsel zwischen Geräten.

Schnellvergleich:

Für flexible Anwendungen sind zweiteilige Bajonett-Systeme ideal, da sie eine präzise und schnelle Montage ermöglichen. Wenn du zwischen Nachtsicht- und Wärmebildgeräten wechselst, bieten Dual-Use-Montagen eine praktische Lösung. Achte auf hochwertige Materialien und Wiederholgenauigkeit, um optimale Ergebnisse zu erzielen.

Wie Nachtsicht und Wärmebild funktionieren

Nachtsicht: Lichtverstärkung

Nachtsichtgeräte basieren auf dem Prinzip der Bildverstärkung. Dabei sammelt eine Objektivlinse das vorhandene Umgebungslicht – sei es von Sternen, dem Mond oder nahinfrarotem Licht. Dieses Licht wird in einer Bildverstärkerröhre durch eine Photokathode in Elektronen umgewandelt. Anschließend werden die Elektronen in einer Mikrokanalplatte (MCP), die aus Millionen winziger Löcher besteht, vervielfacht. Am Ende treffen die verstärkten Elektronen auf einen Phosphorschirm, der sie in ein sichtbares Bild umwandelt – meist in Grün, da das menschliche Auge diese Farbe besonders gut wahrnimmt.

Die Unterschiede zwischen den Generationen der Geräte spielen eine große Rolle. Ältere Modelle wie Gen-0 und Gen-1 benötigen oft einen IR-Aufheller, da sie weniger effektiv im Sammeln von Restlicht sind. Neuere Generationen wie Gen-2, Gen-3 und Gen-4 verwenden fortschrittliche Materialien wie Galliumarsenid, wodurch sie auch bei extrem schwachem Licht eine hohe Auflösung bieten. Bei der Montage von Nachtsichtgeräten ist besonders bei älteren Generationen Platz für IR-Aufheller einzuplanen. Unabhängig von der Generation ist jedoch die exakte Justierung der optischen Achse entscheidend.

Im Gegensatz zur Lichtverstärkung folgt die Wärmeerkennung einem völlig anderen Ansatz, der auch andere Anforderungen an die Bildgebung und Montage stellt.

Wärmebild: Wärmeerkennung

Wärmebildgeräte arbeiten auf Basis der Wärmestrahlung, die von jedem Objekt mit einer Temperatur über dem absoluten Nullpunkt (-273 °C) abgegeben wird. Dadurch sind sie unabhängig von Umgebungslicht oder künstlichen Lichtquellen. Die eintreffenden Wärmestrahlen werden durch spezielle Linsen aus Germanium – das Wärmestrahlung besser durchlässt als normales Glas – auf einen Mikrobolometer-Sensor fokussiert. Diese Sensoren sind hochsensibel und können Temperaturunterschiede von nur 0,01 °C wahrnehmen, mit einer thermischen Empfindlichkeit von unter 15 mK NETD.

Da Wärmebildgeräte ein digitales Bild erzeugen, das auf einem internen Display angezeigt wird, sind sie oft schwerer als digitale Nachtsichtgeräte. Zum Beispiel bringt das Zeiss DTC 3 bis zu 650 g auf die Waage. Daher sind robuste und rückstoßfeste Halterungen erforderlich, um die Stabilität zu gewährleisten.

Diese technischen Grundlagen sind entscheidend, um die spezifischen Montageanforderungen beider Systeme später im Detail zu vergleichen.

Kurz erklärt: Nachtsichtgeräte und Wärmebildkameras für die Nachtjagd | unser Revier | #82

Montageanforderungen für Nachtsichtgeräte

Nachtsichtgeräte benötigen präzise Halterungen, da ihre Funktion auf einem empfindlichen Bildverstärkungsprinzip basiert. Besonders wichtig ist hierbei die Wiederholgenauigkeit: Die Halterung muss sicherstellen, dass das Gerät nach dem Abnehmen und Wiederanbringen exakt dieselbe Position einnimmt, damit der Treffpunkt unverändert bleibt. Moderne Systeme setzen häufig auf standardisierte M52-Gewinde für Kollimator- oder Reduktionsringe, um eine breite Kompatibilität zwischen verschiedenen Marken und Adaptern zu gewährleisten.

Die Wahl zwischen einteiligen Klemm-Adaptern und zweiteiligen Systemen hat einen direkten Einfluss auf die Präzision im Einsatz. Adapter von bekannten Herstellern wie Rusan oder Smartclip haben sich zwar bewährt, doch besteht bei ihnen das Risiko, dass sie in der Dunkelheit oder unter beengten Bedingungen, etwa auf einem Hochsitz, nicht korrekt festgezogen werden. Solche Montagefehler können zu Treffpunktabweichungen führen. Diese Problematik hat den Weg für präzisere, zweiteilige Schnellwechselsysteme geebnet.

Schnellwechselsysteme

Zweiteilige Bajonett-Verbindungen bieten eine clevere Lösung: Die Klemmhülse bleibt dauerhaft am Zielfernrohr befestigt, während der Bajonettring am Nachtsichtgerät angebracht ist. Dadurch wird das Gerät immer in derselben, exakt wiederholbaren Position eingerastet, was ein schiefes Aufsetzen praktisch ausschließt.

„Der Vorteil ist, dass die Klemmhülse auf dem Glas bleibt und der Bajonettring auf dem Vorsatzgerät. Wenn man nun das Vorsatzgerät aufsetzen möchte, kann es nur in einer exakt wiederholbaren Position eingerastet werden." – Venari Jagdtechnik

Der VENARI Duo-Connector ist in Sets für 169,00 € bis 249,00 € erhältlich, während einzelne Bajonettringe ab etwa 50,00 € kosten. Diese höhere Investition lohnt sich durch die schnellere Montage und die zuverlässige Treffpunktlage – besonders bei häufigem Wechsel zwischen Tages- und Nachtoptik.

Robustheit und Lichtschutz

Neben der präzisen Positionierung spielt auch die Stabilität der Halterung eine wichtige Rolle. Eine robuste Halterung schützt das Nachtsichtgerät nicht nur vor Rückstoß, sondern auch vor Stößen. Hochwertige Montagesysteme verwenden oft Gehäuse aus Magnesium, die leicht und gleichzeitig sehr belastbar sind. Zusätzliche Schutzmaßnahmen wie Staubschutzkappen (23,00–34,00 €) und Flip-Cover (ca. 28,00 €) sind unverzichtbar, um die empfindliche Bildverstärkerröhre vor Licht und Schmutz zu bewahren. Außerdem sollte eine gute Halterung eine Streuung von etwa 5 cm auf 100 m ermöglichen, um die mechanische Präzision des Gesamtsystems zu garantieren.

Montageanforderungen für Wärmebildgeräte

Die präzise Montage eines Wärmebildgeräts ist entscheidend, da selbst kleinste Verschiebungen durch die hochempfindlichen Sensoren dieser Geräte sichtbar werden können. Moderne Wärmebildgeräte mit einer Empfindlichkeit von unter 15 bis 25 mK NETD reagieren äußerst sensibel auf Vibrationen oder Positionsabweichungen. Deshalb ist eine stabile und exakte Befestigung unerlässlich, damit der Treffpunkt konstant bleibt. Nachfolgend wird erklärt, wie präzises Einschießen und eine stabile Montage diese Anforderungen erfüllen.

Präzises Einschießen und Stabilität

Die Halterung eines Wärmebildgeräts muss nicht nur dem Rückstoß standhalten, sondern auch Vibrationen und mechanische Belastungen effektiv abfedern. Hochwertige Geräte wie das Heimdall Fokus 50 (ca. 3.990,00 €) setzen auf robuste Gehäuse aus massivem Material, um Stabilität und Langlebigkeit zu gewährleisten. Beim Einschießen – beispielsweise mit Wärmepads auf etwa 120 Meter – sorgt eine präzise Halterung dafür, dass die Nullung dauerhaft erhalten bleibt.

Zweiteilige Montagesysteme, wie der VENARI Duo-Connector (ca. 249,00 €), gewährleisten eine exakt definierte Positionierung. Um die Wiederholgenauigkeit des Geräts und der Halterung sicherzustellen, sollten Testschüsse auf 100 Meter eine Streuung von etwa 5 cm ergeben.

Thermische Ausdehnung und Vibrationsbeständigkeit

Temperaturschwankungen im Jagdrevier können die Verbindung zwischen Vorsatzgerät und Tagesoptik beeinflussen. Einteilige Klemm-Adapter neigen dazu, bei ungenauer Positionierung zu verrutschen, insbesondere bei wechselnden Witterungsbedingungen. Zweiteilige Systeme minimieren dieses Problem durch mechanische Arretierungen, die unabhängig von äußeren Einflüssen zuverlässig funktionieren.

Auch Vibrationen und thermische Ausdehnungen können die Halterung beeinträchtigen. Zweiteilige Systeme mit präzisen Feststellringen, wie sie beispielsweise bei Rusan-Adaptern zum Einsatz kommen, gewährleisten einen festen Sitz ohne übermäßige Spannung. Integrierte Schienensysteme wie die Blaser iC-Schiene bieten eine automatische Positionierung: Das Wärmebildgerät sitzt bei jedem Aufsetzen perfekt ausgerichtet – unabhängig von Lichtverhältnissen oder Temperaturschwankungen.

sbb-itb-1cfd233

Nachtsicht vs. Wärmebild: Montageanforderungen im Vergleich

Nachdem die spezifischen Montageanforderungen für Nachtsicht- und Wärmebildgeräte beschrieben wurden, ist es Zeit für einen direkten Vergleich. Beide Gerätetypen stellen unterschiedliche Anforderungen an ihre Halterungen, die sorgfältig berücksichtigt werden müssen.

Nachtsichtgeräte benötigen in erster Linie eine lichtdichte Abdichtung, um Streulicht fernzuhalten, das die empfindlichen Bildverstärkerröhren beeinträchtigen könnte. Darüber hinaus können zusätzliche optische Komponenten erforderlich sein, um die Leistung zu optimieren.

Wärmebildgeräte hingegen legen den Fokus auf eine exakt wiederholbare Positionierung. Ihre hochsensiblen Sensoren, die oft eine NETD (Noise Equivalent Temperature Difference) von unter 15 mK aufweisen, reagieren schon auf minimale Abweichungen bei der Montage. Ein Vorteil ist die Möglichkeit der digitalen Feinabstimmung über das Gerätemenü. Modelle wie das Heimdall Fokus 50 erlauben beispielsweise das Speichern von bis zu drei unterschiedlichen Einschussprofilen.

„Das eingestellte Vorsatzgerät behält den Treffpunkt." – Venari Jagdtechnik

Ein einheitlicher M52-Anschluss sorgt für Flexibilität beim Wechsel der Adapter. Besonders praktisch sind zweiteilige Bajonett-Systeme wie der VENARI Duo-Connector (ca. 249,00 €). Sie rasten mechanisch in eine exakt definierte Position ein und verhindern, dass sich das Gerät – auch bei Dunkelheit – verkanten kann.

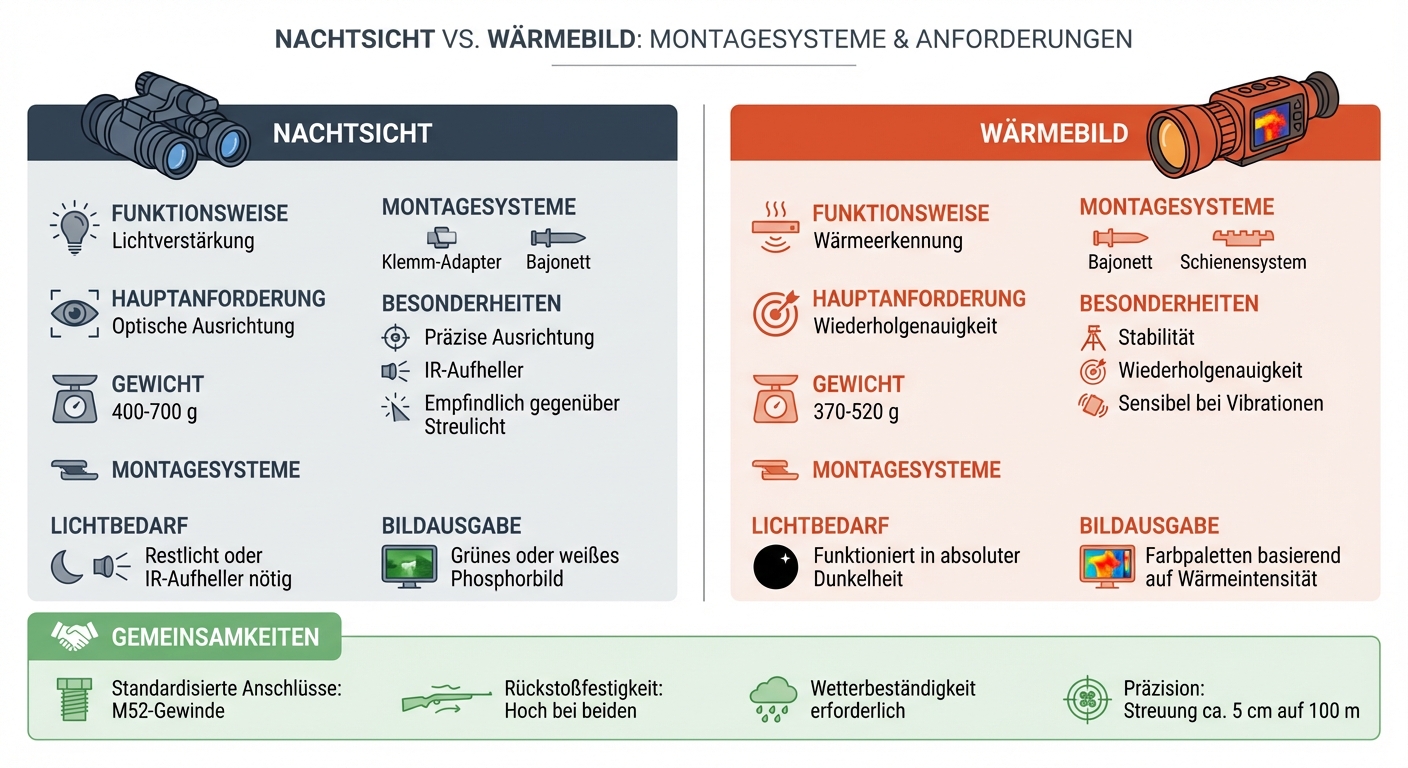

Vergleichstabelle: Zentrale Montagefaktoren

Diese Übersicht verdeutlicht die unterschiedlichen Anforderungen und zeigt, wie Halterungen für eine duale Nutzung optimiert werden können, um sowohl Nachtsicht- als auch Wärmebildgeräte effektiv zu unterstützen.

Dual-Use Mounts für beide Gerätetypen

Wenn Du sowohl Nachtsicht- als auch Wärmebildgeräte einsetzen möchtest, musst Du nicht zwangsläufig für jedes Gerät eine eigene Halterung anschaffen. Dank moderner Dual-Use-Montagesysteme, die auf standardisierte Anschlüsse wie das M52-Gewinde setzen, kannst Du flexibel zwischen verschiedenen Vorsatzgeräten wechseln. Diese Systeme bauen auf der zuvor erläuterten Bedeutung des M52-Standards auf und bieten eine praktische Lösung, um Geräte unkompliziert und präzise zu montieren.

Der größte Vorteil solcher Systeme liegt in ihrer Wiederholgenauigkeit. Hochwertige Montagen ermöglichen es, ein Gerät abzunehmen und später wieder anzubringen, ohne dass sich der Treffpunkt verändert. Besonders beliebt sind zweiteilige Bajonett-Systeme: Hier bleibt eine Klemmhülse dauerhaft am Zielfernrohr, während das Vorsatzgerät mit einem Bajonettring ausgestattet ist. Beim Anbringen sorgt dieses System für eine präzise und wiederholbare Positionierung.

„Ein guter Adapter muss so eingesetzt werden, dass das Attachment nicht nur unter optimalen Bedingungen auf dem Schießstand schießt, sondern auch schnell auf der Kanzel montiert werden kann, mit wiederholbarer Genauigkeit." – Venari Jagdtechnik

Während Klemm-Adapter ein gewisses Maß an Fingerspitzengefühl erfordern, bieten Bajonett-Systeme eine deutlich höhere Zuverlässigkeit in puncto Genauigkeit. Modelle wie der VENARI Duo-Connector (ca. 249,00 €) lösen dieses Problem durch ihre intuitive „Plug-and-Turn"-Mechanik. Doch wie bewähren sich solche wechselbaren Montagesysteme in der Praxis?

Wechselbare Montagesysteme

Ob Du Dich für ein Klemm- oder Bajonett-System entscheidest, hängt stark von Deinem Anwendungsbereich ab. Häufige Wechsel zwischen verschiedenen Gewehren oder Vorsatzgeräten sprechen klar für ein Bajonett-System, da es eine exakte Wiederholgenauigkeit bietet. Für gelegentliche Nutzer kann ein Klemm-Adapter ausreichend sein – vorausgesetzt, die Montage erfolgt sorgfältig und das Gerät unterstützt Profilspeicherfunktionen. Moderne Wärmebildgeräte wie das Heimdall Fokus 50 ermöglichen es, bis zu drei Einschussprofile zu speichern, sodass ein einziges Vorsatzgerät problemlos an mehreren Waffen genutzt werden kann.

Beide Systeme haben ihre Vor- und Nachteile, aber die Wahl des richtigen Systems hängt letztlich davon ab, wie oft Du zwischen Geräten wechselst und wie wichtig Dir eine schnelle, fehlerfreie Montage ist.

Montage-Lösungen auf Gunfinder

Auf Gunfinder findest Du präzise Montagesysteme, die speziell für Nachtsicht- und Wärmebildgeräte entwickelt wurden. Ein Highlight ist das MAKuick Duo-System (619,00–1.889,00 €), das perfekt mit Blaser-Gewehren und anderen Modellen kompatibel ist. Hier stellen wir Dir einige der besten Produkte vor, die auf Gunfinder erhältlich sind.

Empfohlene Produkte und ihre Eigenschaften

Gunfinder bietet professionelle Montagen wie die Spuhr QD-Mounts und American Defense AD-RECON-Mounts, die auf maximale Präzision ausgelegt sind. Diese Systeme eignen sich hervorragend für schwere Wärmebildoptiken, bei denen eine stabile Schienenmontage entscheidend ist. Spuhr-Montagen zeichnen sich durch ihre extreme Robustheit und integrierte Wasserwaagen aus. Die AD-RECON-Mounts punkten mit werkzeugloser Spannungseinstellung und einer zuverlässigen Return-to-Zero-Funktion.

Für Nutzer von Blaser-Gewehren gibt es die Blaser Thermal Clip-on-Montage, die speziell für die Verbindung von Wärmebildvorsatzgeräten mit Zielfernrohren entwickelt wurde. Dank der integrierten Schiene des Blaser 1–7x28 iC ermöglicht sie eine wiederholbare und präzise Positionierung – auch in völliger Dunkelheit. Wenn es um absolute Wiederholgenauigkeit geht, ist der VENARI Duo-Verbinder (ab ca. 249,00 €) mit seinem Bajonett-System eine herausragende Wahl.

„Die Montage als Bindeglied zwischen Optik und Schusswaffe bestimmt letztendlich, ob die Jagdwaffe als Ganzes zur vollständigen Zufriedenheit des Jägers oder Schützen führt – oder nicht." – Stephan Hohn, Technischer Ingenieur

Ein wichtiger Tipp: Verwende eine Schieblehre, um den Außendurchmesser Deines Zielfernrohrs zu überprüfen. Beispielsweise kann ein 56-mm-Objektiv ein 62-mm-Gehäuse haben. Achte außerdem darauf, dass zwischen Adapter und Lauf mindestens 3 mm Abstand bleiben.

Fazit: Die richtige Halterung wählen

Die Wahl der passenden Halterung ist entscheidend für die zuverlässige Funktion Deines Geräts. Besonders wichtig ist eine exakte Wiederholgenauigkeit – präzise, zweiteilige Bajonett-Systeme wie der VENARI Duo-Verbinder sorgen dafür, dass der Treffpunkt auch nach häufigem Ab- und Wiederanbringen unverändert bleibt.

Für Wärmebildgeräte sind vibrationsresistente Montagen unverzichtbar, während Nachtsichtsysteme von schnellen und präzisen Quick-Detach-Lösungen profitieren. Egal ob Bajonett- oder Klemm-Adapter – die richtige Halterung stellt sicher, dass Deine Ausrüstung in jeder Situation präzise arbeitet.

Auf Gunfinder findest Du eine große Auswahl an Montagesystemen, von klassischen Optionen bis hin zu spezialisierten Adaptern, die eine perfekte Passgenauigkeit bieten. Die Plattform ermöglicht Dir, verschiedene Systeme direkt zu vergleichen und bietet durch Identitätsprüfungen sichere Transaktionen. Mit den praktischen Filterfunktionen kannst Du gezielt die Halterung auswählen, die optimal zu Deinem Gerät und Deiner Waffe passt.

FAQs

Warum sind zweiteilige Bajonett-Systeme ideal für Nachtsicht- und Wärmebildgeräte?

Zweiteilige Bajonett-Systeme sind eine hervorragende Lösung, wenn es darum geht, Nachtsicht- oder Wärmebildgeräte sicher und blitzschnell zu montieren oder abzunehmen. Mit ihrer präzisen Wiederholgenauigkeit sorgen sie dafür, dass das Gerät immer exakt an der gleichen Position bleibt. Das bedeutet: Keine lästigen Nachjustierungen des Treffpunkts – ein großer Vorteil, besonders im Einsatz.

Diese Systeme punkten zudem durch ihre Zuverlässigkeit unter schwierigen Bedingungen. Ob Kälte, Nässe oder Schmutz – die Stabilität und Kalibrierung bleiben erhalten. Das macht sie ideal für Jäger, die häufig zwischen Tag- und Nachtsicht wechseln müssen. Bei Gunfinder findest du genau die passenden Bajonett-Systeme, die deine Ausrüstung sinnvoll ergänzen und dir die Arbeit im Revier deutlich erleichtern.

Wie wirken sich Temperaturschwankungen auf die Halterung eines Wärmebildgeräts aus?

Temperaturschwankungen können die Leistung einer Wärmebildgerätehalterung erheblich beeinflussen. Materialien dehnen sich bei hohen Temperaturen aus und ziehen sich bei Kälte zusammen. Selbst kleinste Veränderungen können dazu führen, dass der Sensor seine Kalibrierung verliert, was die Bildqualität oder die Reichweite des Geräts beeinträchtigen kann.

Um solche Probleme zu vermeiden, verwenden Hersteller Materialien mit einem niedrigen Wärmeausdehnungskoeffizienten. Diese sind besonders stabil und werden mit robusten Befestigungsmechanismen kombiniert, die auch bei extremen Temperaturwechseln zuverlässig bleiben. Für Jäger, die oft unter wechselnden Wetterbedingungen unterwegs sind, ist eine Halterung aus massivem Material mit einem sicheren Verriegelungssystem unverzichtbar. Auf Gunfinder findest Du eine Auswahl an Halterungen, die speziell für diese Anforderungen entwickelt wurden.

Warum ist die Wiederholgenauigkeit bei der Montage von Nachtsicht- und Wärmebildgeräten so wichtig?

Die Wiederholgenauigkeit spielt eine zentrale Rolle, da sie sicherstellt, dass dein Nachtsicht- oder Wärmebildgerät nach jedem Ab- und Wiederaufbau exakt an derselben Position auf der Waffe sitzt. Nur so bleibt die ursprüngliche Kalibrierung erhalten, und du kannst darauf vertrauen, dass deine Zielgenauigkeit unverändert bleibt – ein unverzichtbarer Faktor für präzise Schüsse, besonders unter schwierigen Licht- oder Wetterbedingungen.

Halterungen von hoher Qualität, die mit extrem geringen Fertigungstoleranzen (im Bereich von Zehntelmillimetern) gefertigt werden, garantieren einen festen Sitz des Geräts, ohne dass es sich ungewollt verschiebt. Fehlt diese Genauigkeit, drohen Zielabweichungen, unnötiger Munitionsverbrauch und eine weniger zufriedenstellende Jagderfahrung. Eine sorgfältig ausgeführte Montage spart dir Zeit und ermöglicht es, dich voll und ganz auf die Jagd zu konzentrieren.
